Veelvoorkomende hoogvolt foutcodes bij BMW hybride

Heeft uw BMW hybride een storing in het hoogvoltsysteem? Hieronder vindt u een overzicht van foutcodes en storingen die wij regelmatig tegenkomen bij BMW hybride en plug-in hybride modellen, zoals de 225xe, 330e, 530e en X5 xDrive45e/40e. Herkent u een van deze klachten? Neem dan contact met ons op voor een deskundige diagnose.

Neem contact met ons op

EME-storingen (elektronische motorregeling)

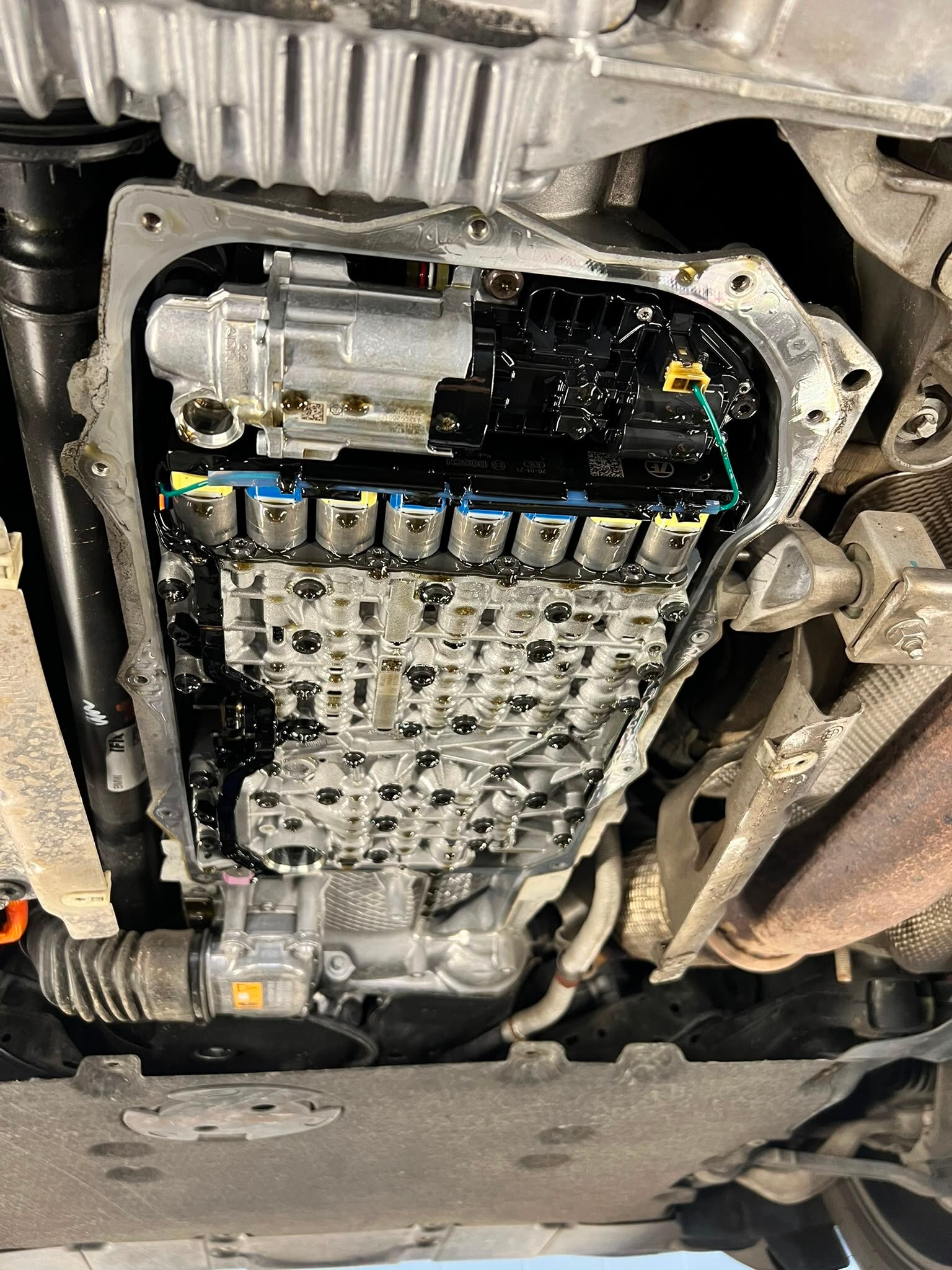

De EME regelt de elektromotor en zit ingebouwd in de 8-traps Steptronic-versnellingsbak. Door de hoge belasting en warmte op deze plek is dit een kwetsbaar onderdeel.

• 222842 – Charge management function: fout tijdens het laadproces
• 222805 – Charge management function: laadonderbreking door netwerkstoring
• 222626 – Interne EME-hardwarefout

Herkenbare symptomen: rode aandrijflijn-waarschuwing, plotseling vermogensverlies, de auto valt terug in noodmodus op de verbrandingsmotor, elektrisch rijden en regeneratief remmen vallen weg.

KLE-storingen (boordlader)

De KLE zorgt voor de communicatie tussen de laadpaal en de auto, en verzorgt het opladen van de hoogspanningsaccu.

Herkenbare symptomen: het laadlampje bij de stekker springt van blauw naar rood, de auto begint kort met laden maar stopt daarna direct, of het opladen start helemaal niet.

Foutcodes hoogspanningsaccu

Bij problemen met de hoogspanningsaccu zelf (bijvoorbeeld capaciteitsverlies of een defecte celmodule) kunnen onder andere de volgende foutcodes worden uitgelezen:

21F0BA · 21F0BB · 21F156 · 21F1A1 · 21F1B2 · 21F002 · 21F1F6 · 21F126 · 21F257 · 21A01E · 21A024 · 21A111 · 21A11A · 235410 · 21A011 · 21A113 · 1F1B54 · 21A01C

Herkenbare symptomen: verminderd elektrisch bereik, een waarschuwing over de hoogspanningsaccu op het dashboard, of een accu die niet meer op volle capaciteit komt. Bij deze foutcodes onderzoeken wij eerst of reparatie op moduleniveau mogelijk is, voordat een volledige accu vervangen wordt.

Overige veelvoorkomende hoogvolt storingen

• Verminderd bereik of capaciteitsverlies van de hoogspanningsaccu
• Storing in de inverter (omzetting van wissel- naar gelijkstroom)
• Verzwakte 12V-accu, waardoor het hoogvoltsysteem niet goed opstart
• Koelingsproblemen aan de hoogspanningsbatterij

Neem contact op voor advies

Hoe wij een hoogvolt storing oplossen

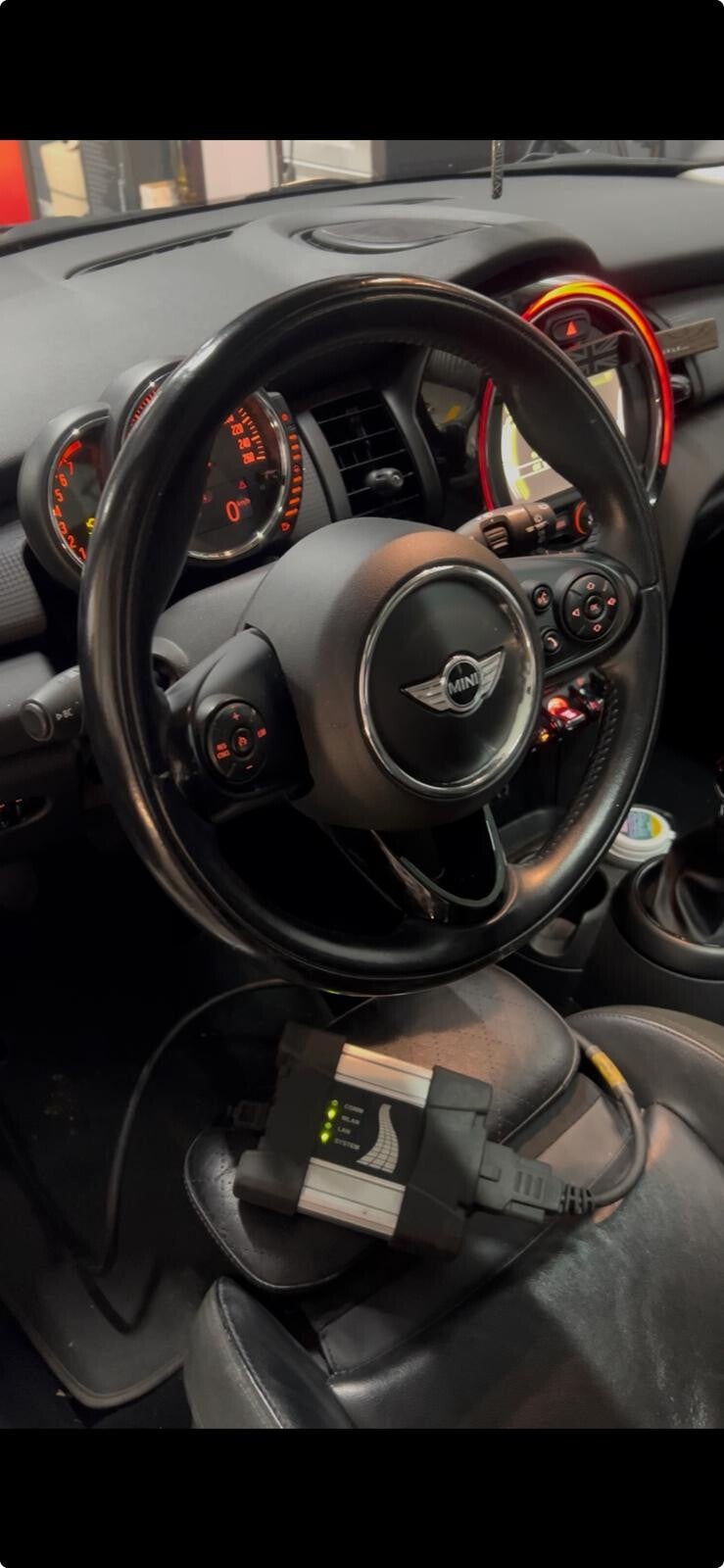

Bij een storing in het hoogvoltsysteem lezen wij uw BMW eerst volledig uit met ISTA, dezelfde diagnosetool als bij de BMW-dealer. Zo achterhalen we de exacte oorzaak, in plaats van te gokken op basis van alleen de foutcode.

Diagnose op moduleniveau

Een foutcode wijst niet altijd direct naar het echte probleem. Wij controleren daarom altijd de onderliggende waarden, zoals de isolatieweerstand en de communicatie tussen accu en regelapparaat, voordat we een onderdeel vervangen.

Isolatiestoring hoogvoltsysteem

Krijgt uw hybride of elektrische BMW een melding over een storing in het hoogvolt- of HV-systeem, terwijl de auto nog wel rijdt? Dan is de kans groot dat het om een isolatiestoring gaat.

Wat is een isolatiestoring?

Een isolatiestoring betekent dat er ergens in het hoogvoltsysteem spanning weglekt van de binnenkant van een elektrisch onderdeel naar de buitenkant, zoals de behuizing of het chassis van de auto. Om gevaar te voorkomen schakelt het systeem zichzelf dan deels of helemaal uit. De auto blijft vaak nog wel rijden, maar de storing moet zo snel mogelijk verholpen worden.

Veelvoorkomende oorzaken

• Vocht of vervuiling die is binnengedrongen in een connector of behuizing
• Beschadigde bekabeling of kabelisolatie, bijvoorbeeld door schuren of knellen
• Een defecte elektromotor, inverter of accumodule
• Slijtage of veroudering van isolatiemateriaal in het hoogvoltsysteem

BMW-specifieke foutcodes bij isolatiestoringen

Bij BMW hybride en elektrische modellen (o.a. i3, i4, i8) worden isolatiestoringen vastgelegd onder de volgende codes, meestal zichtbaar als een "Drivetrain Malfunction" melding op het dashboard:

• 222814 / 0317F1 – Isolatiewaarschuwing hoogvoltaccu: isolatieweerstand onder de waarschuwingsdrempel
• 22280F / 0317F2 – Isolatiefout hoogvoltaccu: isolatieweerstand onder de foutdrempel
• 21F0E3 – Isolatiefout in het totale hoogvoltsysteem
• 21F0E4 – Isolatiewaarschuwing in het totale hoogvoltsysteem

Bij nieuwere modellen zoals de i4 blijkt deze storing regelmatig terug te voeren op de eDrive-motor zelf: een metalen deeltje achter de koolborstelmodule, vaak nog vanuit het productieproces, kan een isolatiefout veroorzaken. In dat geval is reiniging van de borstelmodule en rotor voldoende, zonder dat de motor vervangen hoeft te worden.
